在某項目作業過程中，經過與施工方核對，與二審單位核對，多次核對過程中，發現在地庫作業過程中，需要注意幾個問題，在今后作業過程中應多加注意，現與大家分享討論。

一、關于后澆帶內的鋼筋

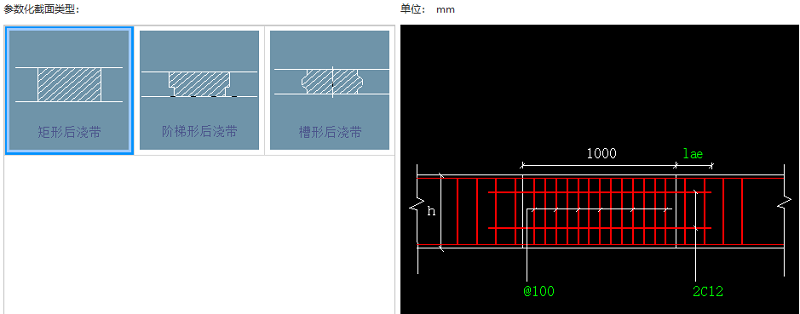

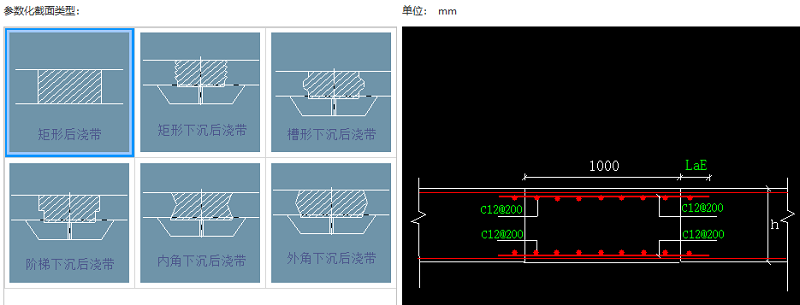

算量軟件內的后澆帶默認自帶鋼筋，在筏板、現澆板墻、內墻、梁處，分別設有不同的鋼筋布置方式，此項為軟件默認，如下圖所示。分別為筏板處、梁處后澆帶內鋼筋布置方式。

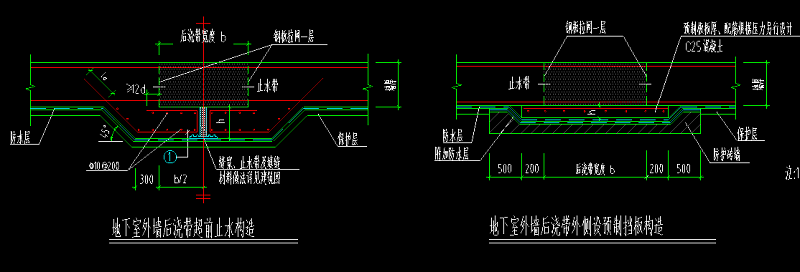

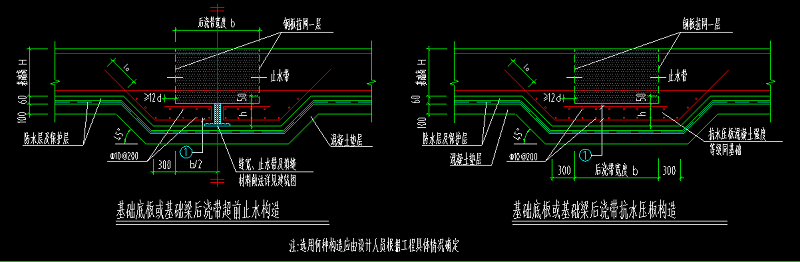

在作業過程中，我們一般會忽視后澆帶內的鋼筋，會出現后澆帶內鋼筋與圖紙?jiān)O(shè)計不相符的情況，如體育中心結構設計說明，后澆帶鋼筋布置方式如下。

我們需要在后澆帶設置中，依照?qǐng)D紙調整鋼筋布置方式，不同的圖紙對后澆帶的鋼筋設計不一致，著重注意有無后澆帶鋼筋。

二、注意基礎為非抗震構件

住宅或商業基礎基本多為筏板基礎，不管是梁板式還是平板式筏板基礎，平時工作建模過程中筏板基礎鋼筋布置較為簡單，除大型建筑，混凝土及鋼筋體量不大且集水坑、變截面較少，我們?nèi)菀缀雎?，總感覺對工程量影響不大，也就稀里糊涂的過去了，形成思維定式后，以后遇到大工程（基礎為超大體積、集水坑較多、變截面較多）的時候，不考慮基礎抗震或非抗震，錨固長度相差較大，會對鋼筋有較大的影響。

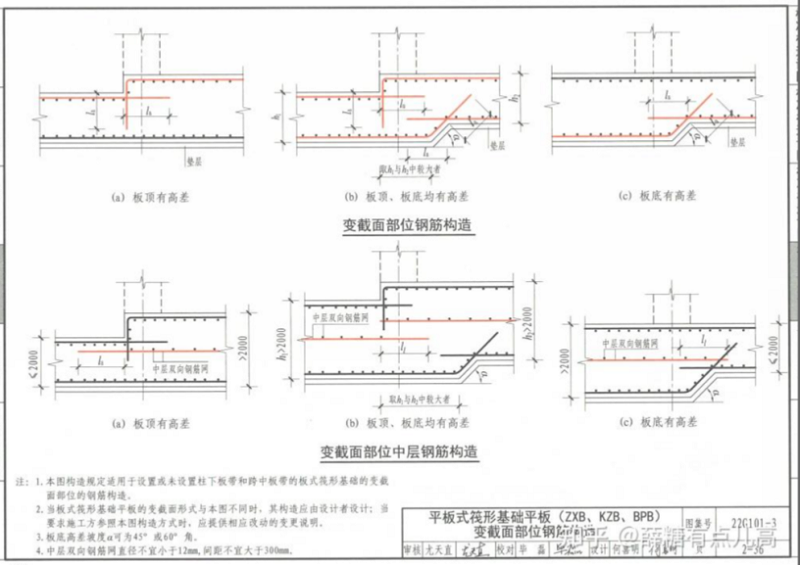

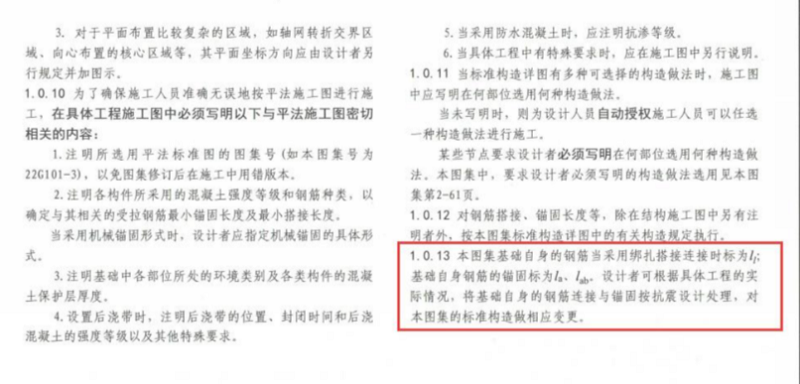

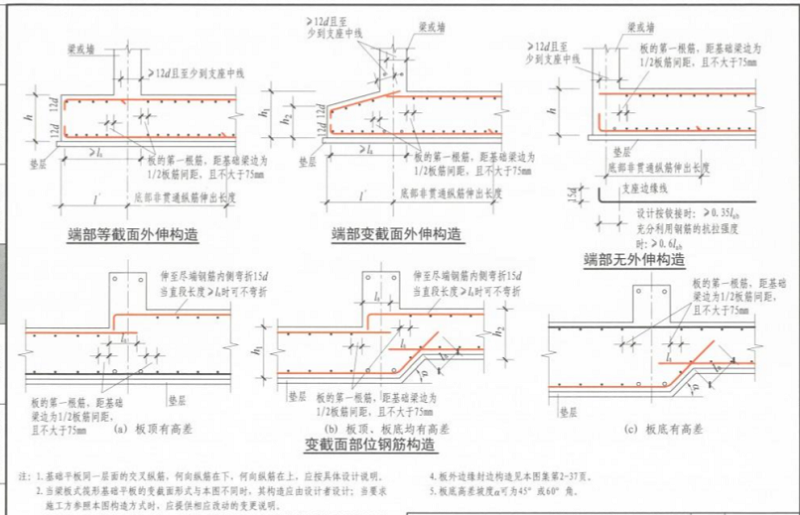

上述兩張截圖可以看出，平法圖集默認基礎是非抗震構件；La為非抗震錨固長度，LaE為抗震構件錨固長度，但與施工單位重計量或結算過程中，施工單位會提出下方截圖作為依據按抗震考慮。

這段話的意思就是，雖然圖集給出的錨固長度是非抗震La，但具體圖紙得按設計執行，設計上說按抗震的，就要按設計執行；一般情況下設計上不專門說這個問題，如果圖紙不說，就應該默認按照?qǐng)D集計算，在工程設置中，我們應注意施工方是否對基礎抗震等級做了修改。

三、注意承臺與筏板鋼筋的扣減關系

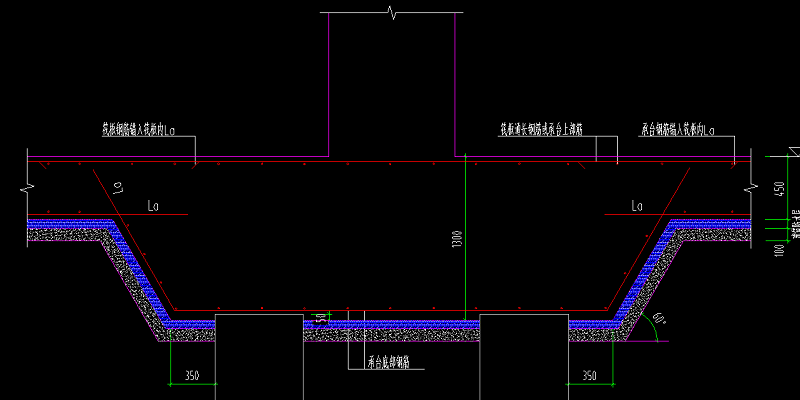

在作業過程中，我們要注意圖紙中承臺的鋼筋錨固長度，我們應著重注意圖紙，在算量設置與圖紙?jiān)O(shè)計保持一致。如圖紙，筏板鋼筋伸進承臺錨固la，承臺底部鋼筋伸出la。

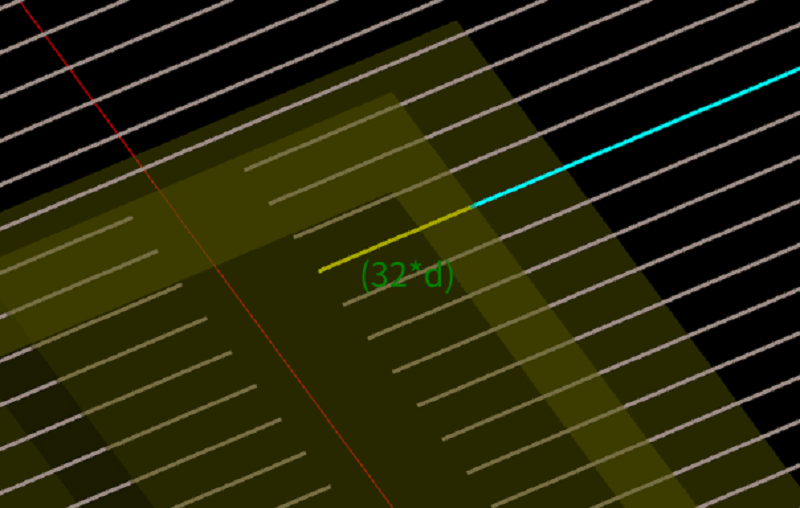

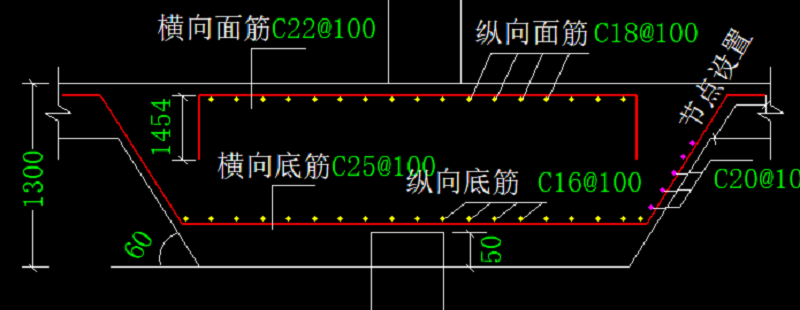

結合圖紙，在軟件中鋼筋三維模型下，筏板鋼筋已伸入承臺，我們僅需要考慮承臺伸入筏板的鋼筋錨固長度，再結合圖紙，承臺鋼筋為伸出承臺邊緣后向筏板內錨固la，因此在鋼筋設置中，承臺頂部鋼筋彎折長度應該為，承臺高度/tan（承臺上翻角度）+32d=1300/1.73+32*22=1455

此項錨固長度，在承臺數量不多時，差異200-300mm影響不大，但當承臺數量較多，如體育中心承臺有233個，其錨固影響的鋼筋總量會達到40噸。

以上三條在今后作業中應多加注意。

工程二部 胡濤
